调节阀的流量特性你知道哪些?
2023-06-29 来源:通禾

调节阀的流量特性,是在阀的两端压差保持恒定条件下,被调介质流过调节阀的相对流量与调节阀的相对开度之间的关系。调节阀分为等百分比、直线性、快开性、抛物线性四种流量特性。



  工作原理:

1、等百分比特性:等百分比特性的相对行程和相对流量不成直接关系,在行程的每一点上单位行程变化引起的流量变化与此点的流量成正比。所以等百分比的优点是流量小时流量变化小,流量大是,流量变化大,在不同的开度上,具有相同的精度;应用广泛,适应性强。

2、线性特性:线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时,流量相对值变化小,流量小时,则流量相对值变化大;适应能力较差;

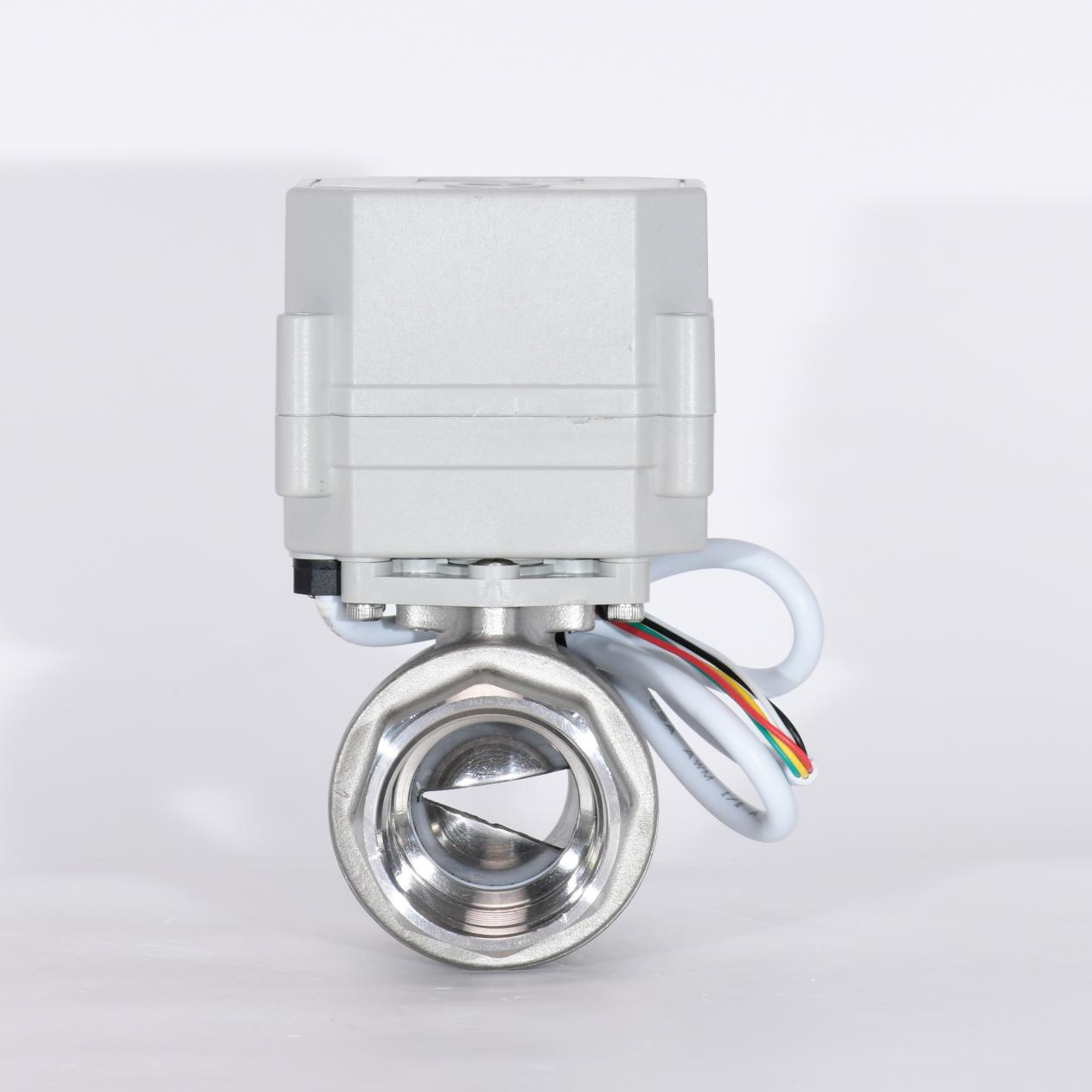

3、抛物线特性:抛物线特性是按行程的二方成比例变化,特性介于线性和等百分比特性中间。调节性能较理想,但是阀瓣加工较困难;(通禾调节阀属于抛物线特性。)

4、快开性:在阀行程较小时,流量就有较大的增加,很快到达最大。快开性多见于球阀,主要用于切断工作,多用于双位调节和程序控制;

从上述分析,等百分比特性调节性能最优,调节稳定性能好,而抛物线特性比线性特性的调节性能好。通禾调节阀属于抛物线特性流量调节阀。对于一个实际系统配置调节阀时,还需要对整个管系环路进行详尽的分析,综合考虑各种因素。只有这样,才能正确地选择调节阀,保证调节系统的控制质量。
