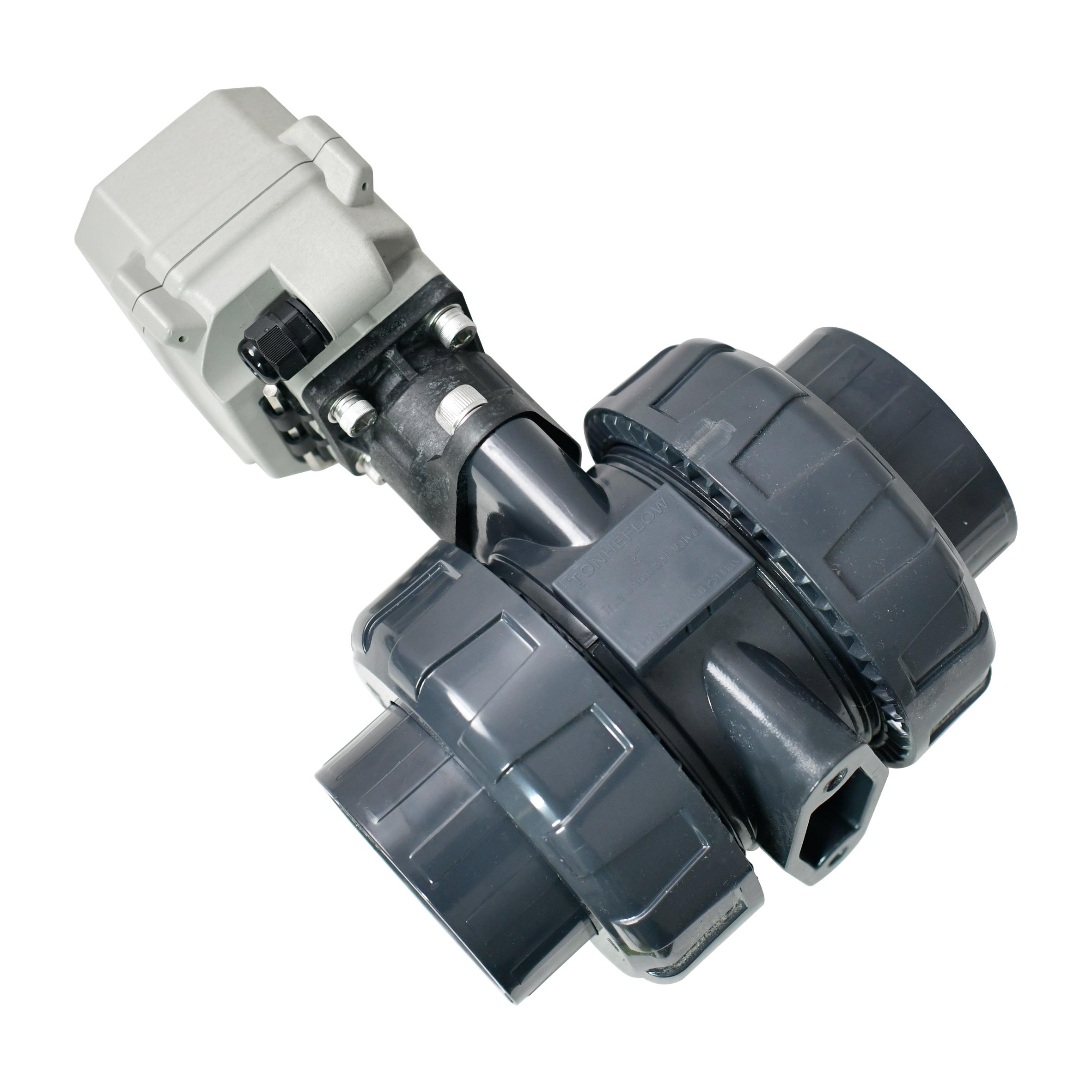

产品组图

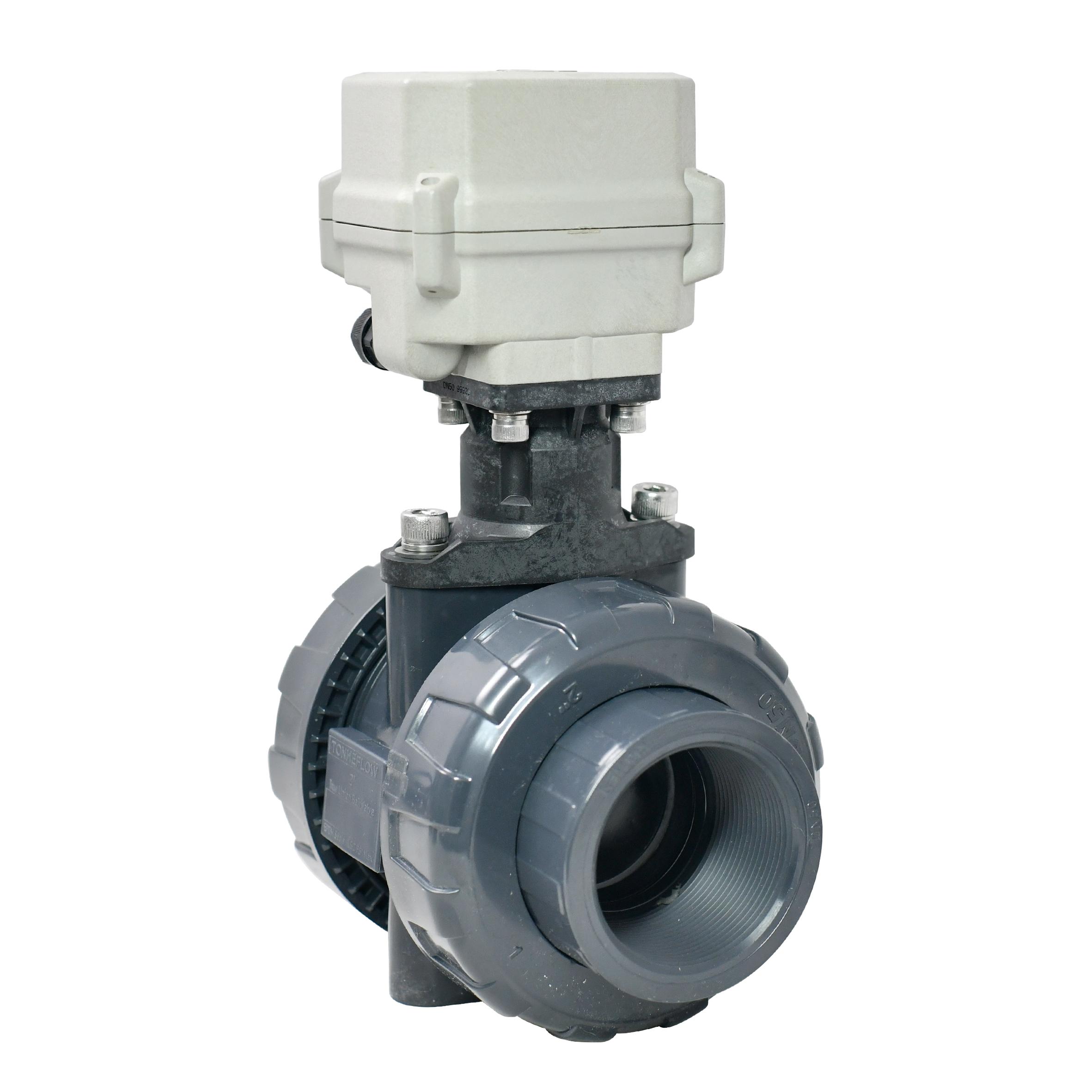

产品组图

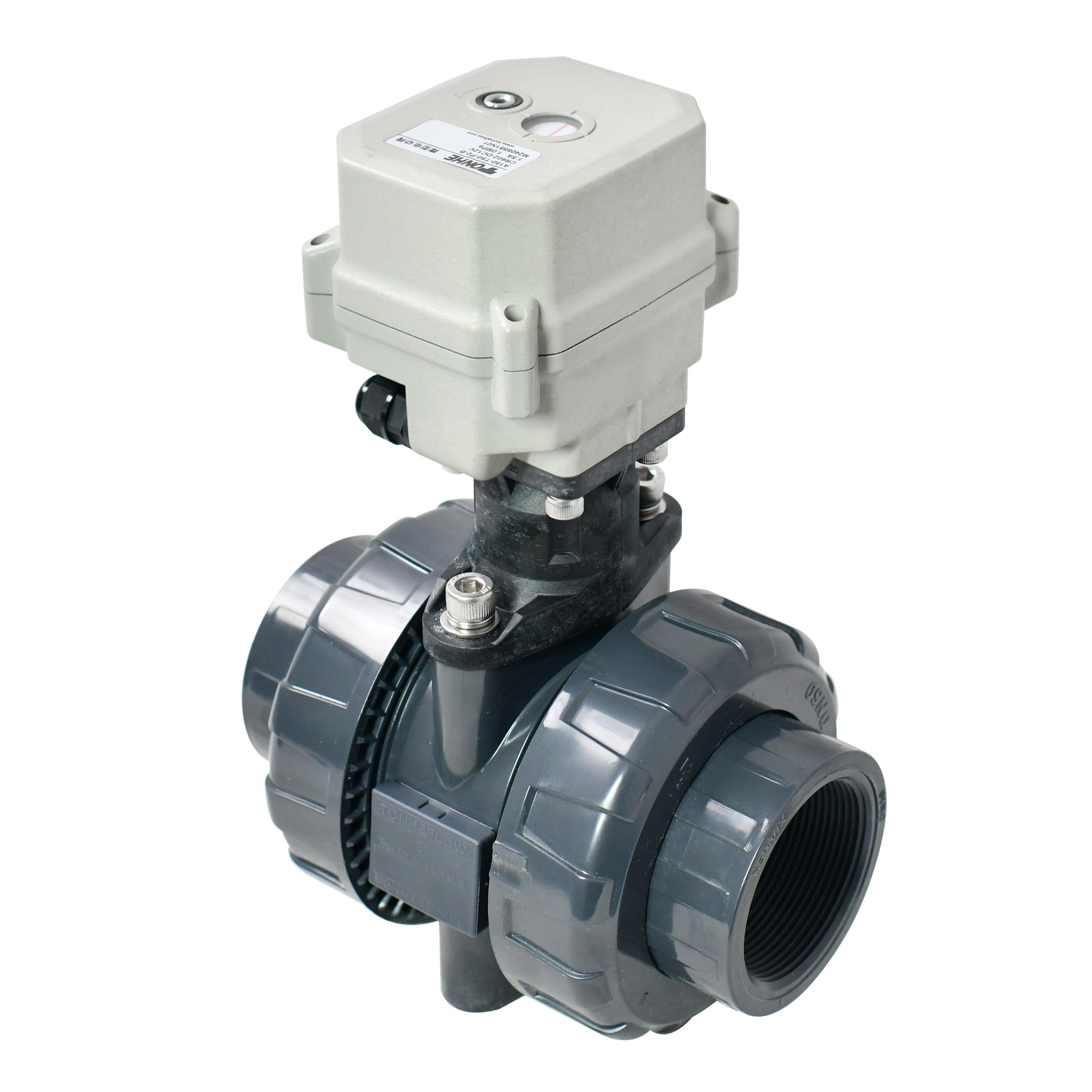

产品组图

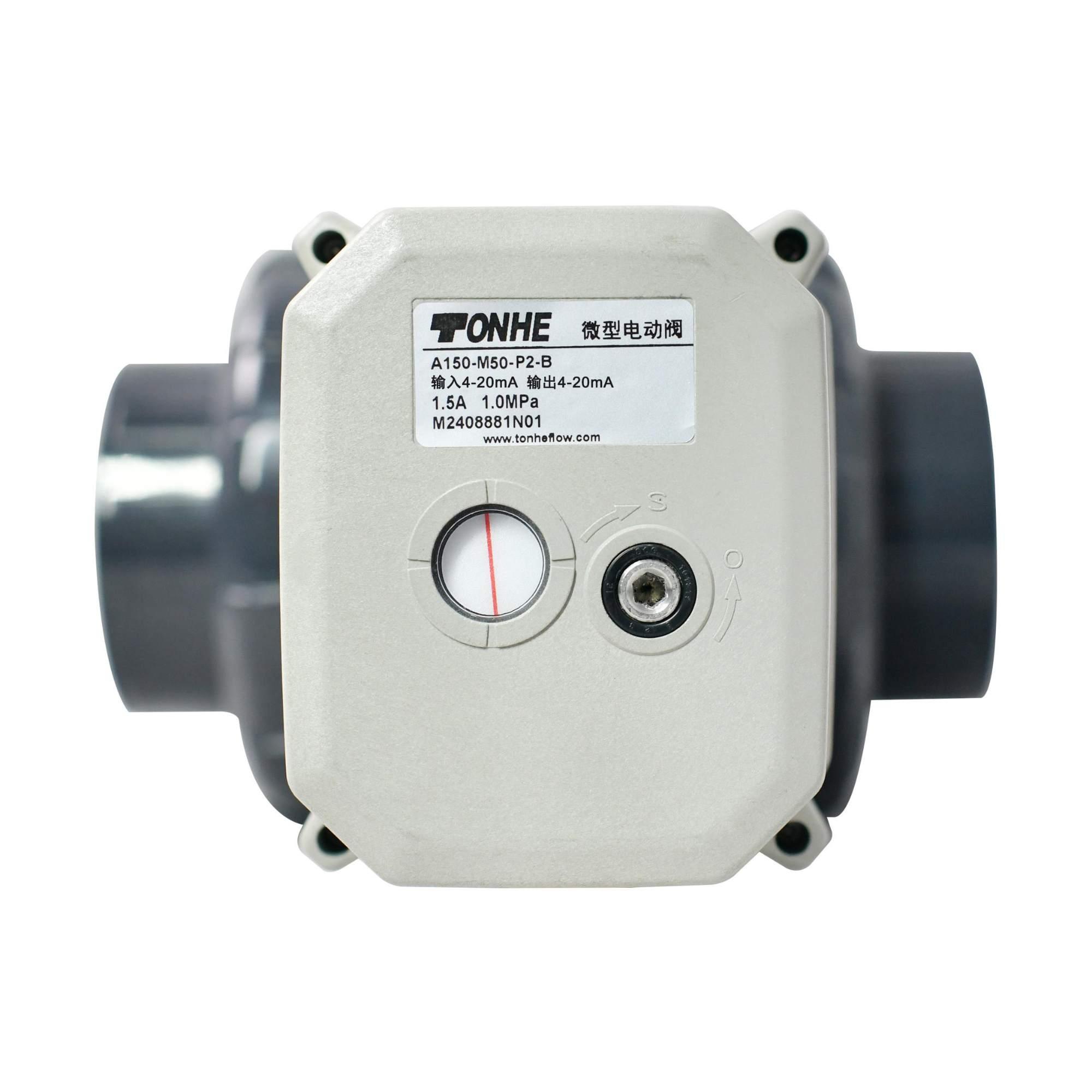

产品组图

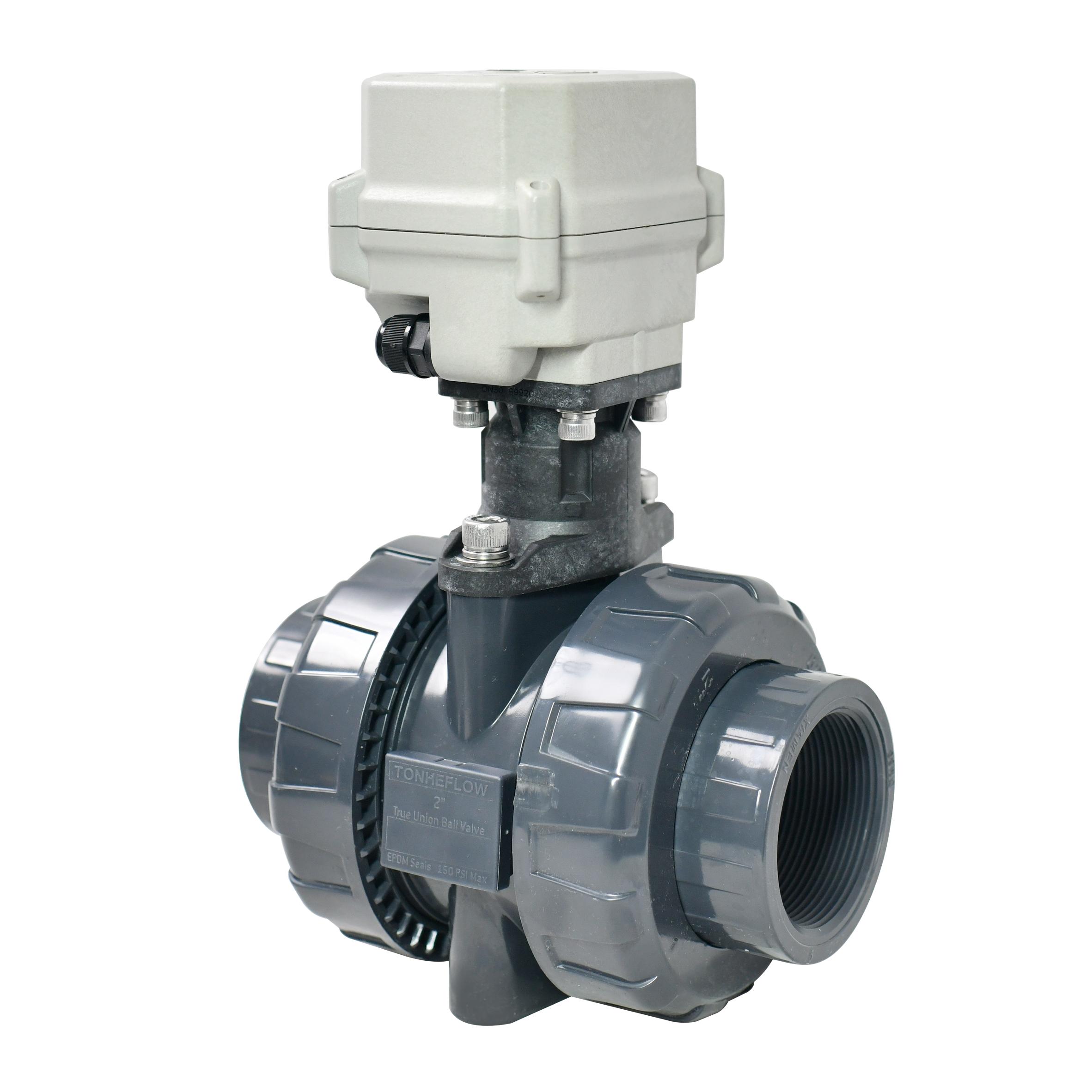

产品组图

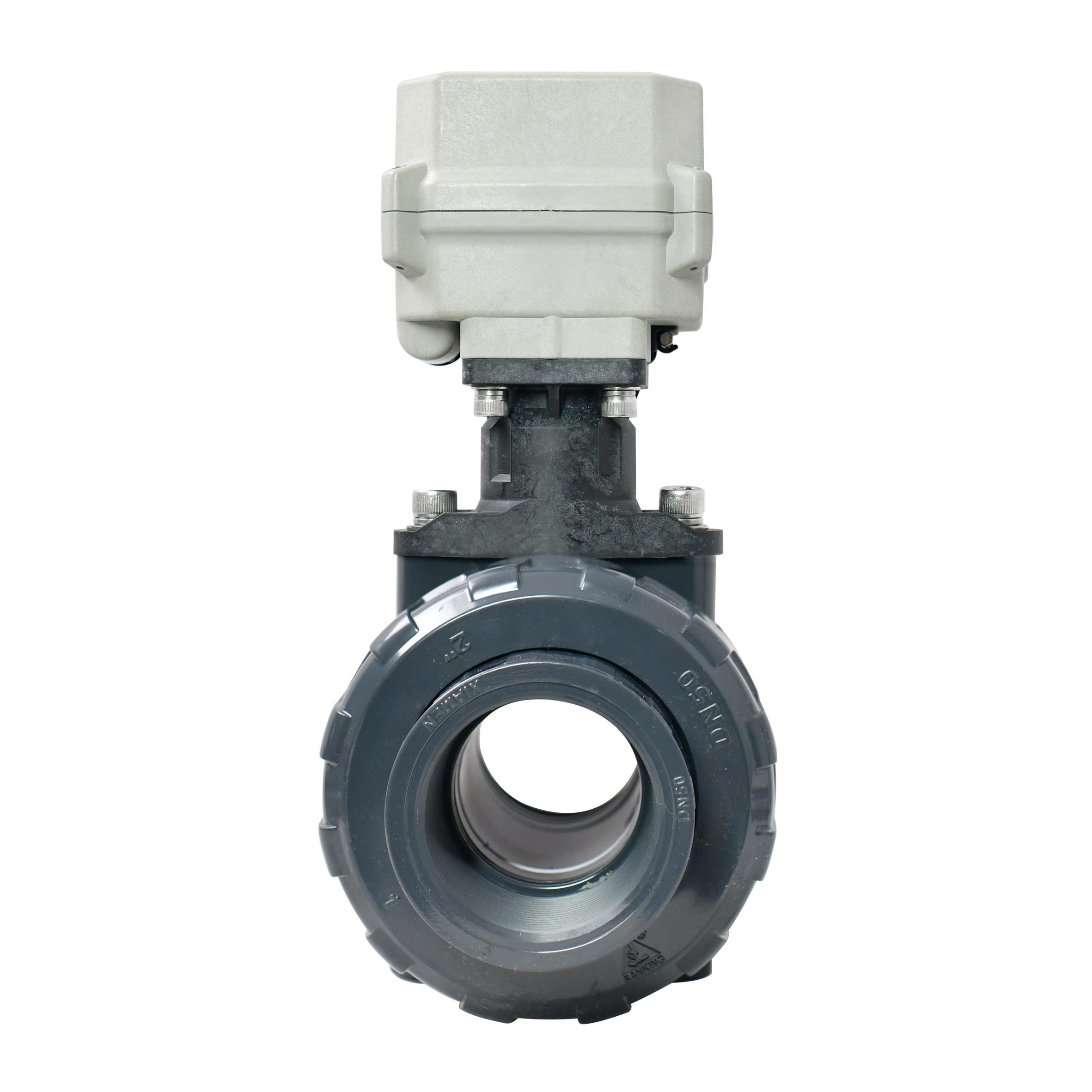

产品组图

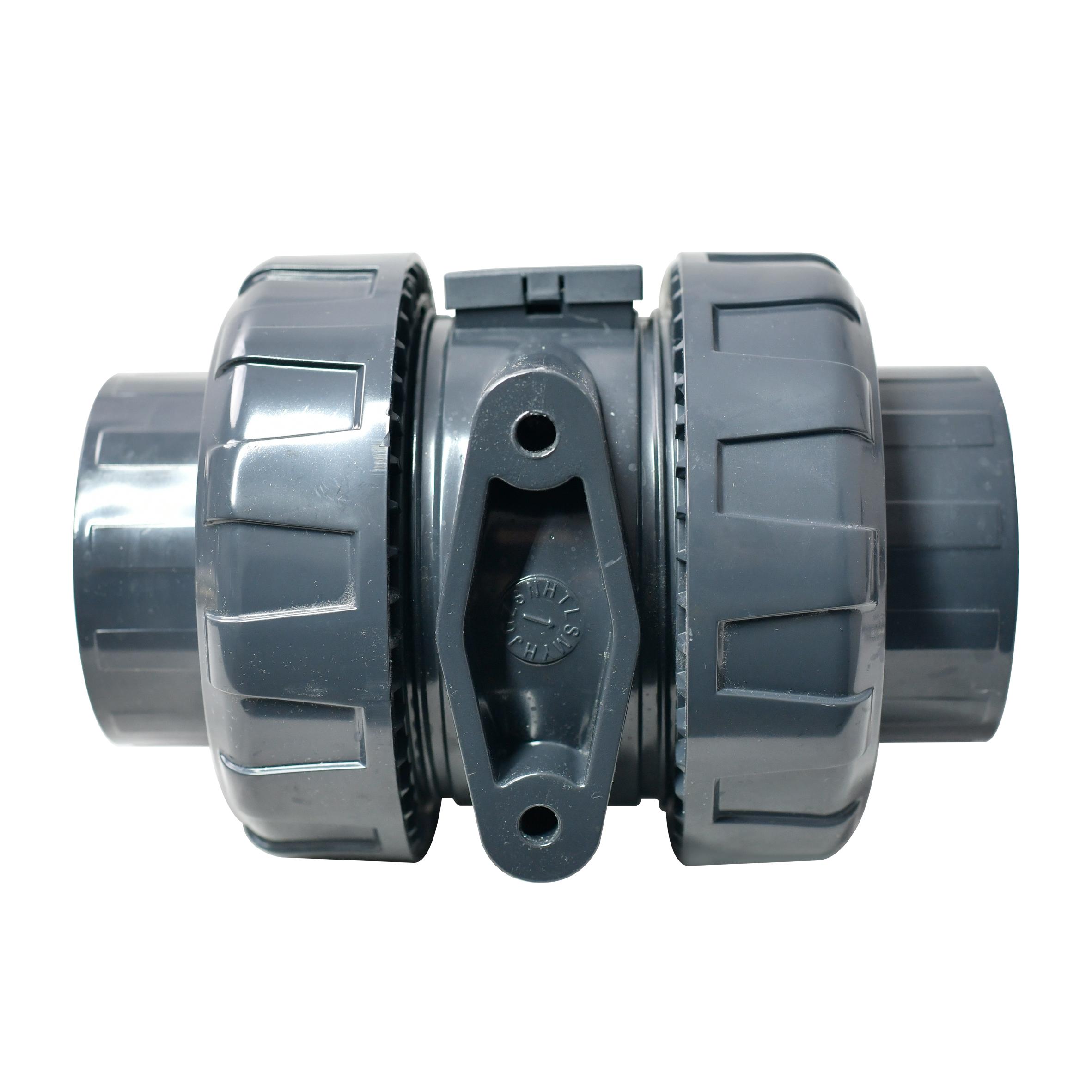

产品组图
产品组图

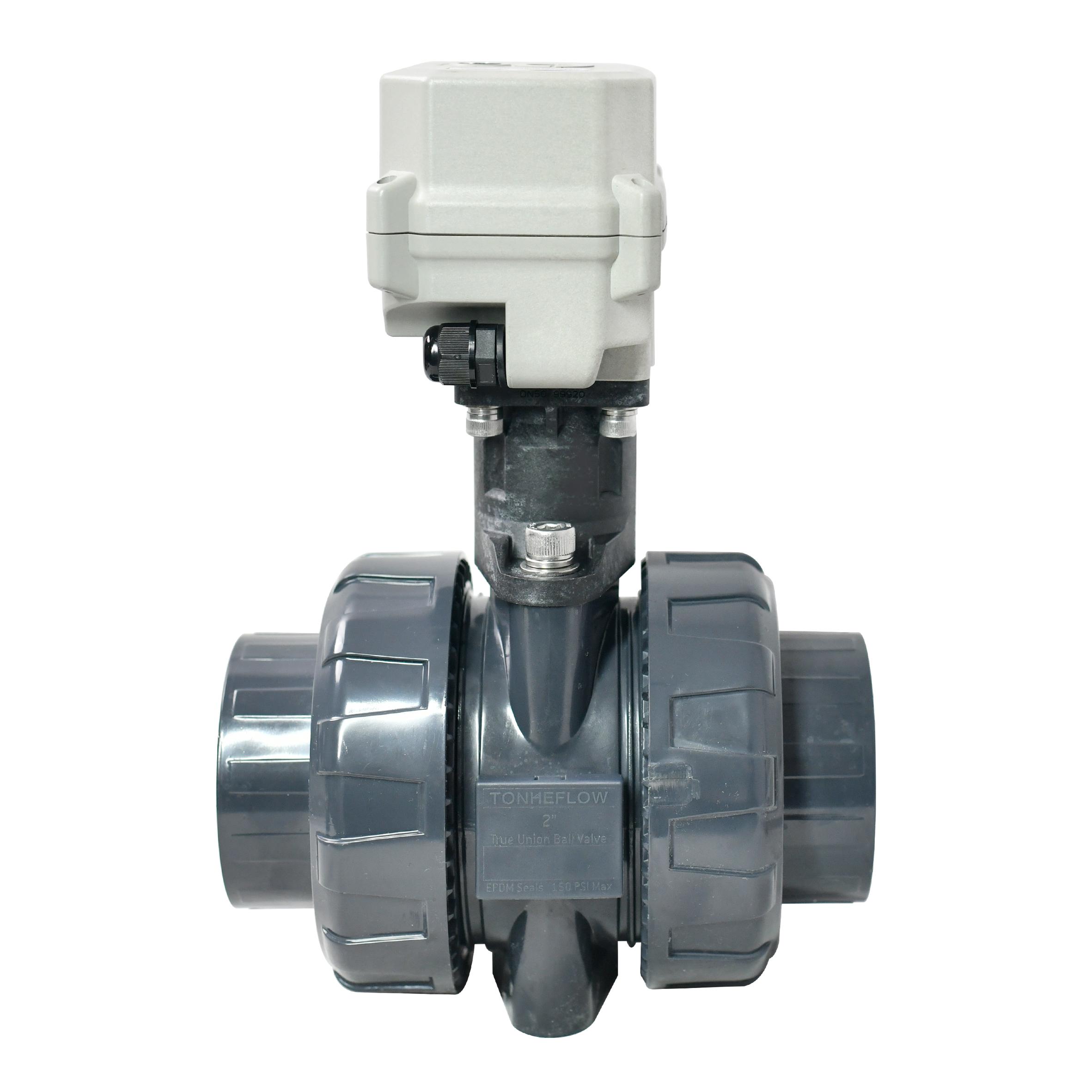

调节型-A150UPVC比例调节两通球阀
A150-M15-P2-B

1、 外形美观,结构紧凑,精度高输出扭矩大,使用寿命不低于7万次

2、 执行器和阀门可以多角度装配,方便于用户对于空间的分配需求。

3、 球阀采用浮动软密封结构.

4、 防护等级IP67,可在相对潮湿的环境中使用。



产品参数
安装说明
手机查看
技术参数
阀体口径
BSP/NPT 无螺纹 1/2
最大工作压力
1.0
介质
水、空气
额定电压
DC12-24V
输入模拟信号
4-20mA 1-5V 2-10V
输出模拟信号
4-20mA 1-5V 2-10V
开关时间
≤12S
工作电流
≤1.5A
阀材质
UPVC PPH CPVC(可选)
执行器材质
PPO
密封材质
EPDM&PTFE
执行器旋转角度
90°
扭力
15N.m
线长
0.5m 1.5m(可选)
环境温度
-15℃-50℃
液体温度
5℃-55℃
手动功能
开关指示
防护等级
IP67
质保期
开关次数70000次(一年)

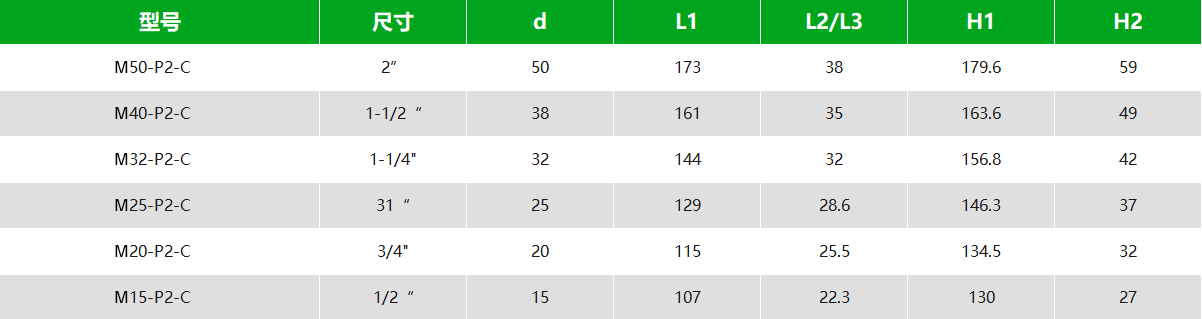

组装图
接线图

1.红线接电源正极,黑线接电源负极,

2.黄线为错误输出具体表现为阀门堵转后黑线和黄线断开,正常情况下黄线和黑线导通

3.绿线接1-5V信号输入正极,蓝线接1-5V信号输入负极;

4.白线接4-20mA信号输出正极,蓝线接4-20mA信号输出负极;

5.5V顺时针转,阀门全开;1V逆时针转,阀门全闭;

电压选配:DC24V

不得超过电压工作


1.红线接电源正极,黑线接电源负极,

2.黄线为错误输出具体表现为阀门堵转后黑线和黄线断开,正常情况下黄线和黑线导通

3.绿线接2-10V信号输入正极,蓝线接2-10V信号输入负极;

4.白线接4-20mA信号输出正极,蓝线接4-20mA信号输出负极;

5.10V顺时针转,阀门全开;2V逆时针转,阀门全闭;

电压选配:DC24V

不得超过电压工作


1.红线接电源正极,黑线接电源负极,

2.黄线为错误输出具体表现为阀门堵转后黑线和黄线断开,正常情况下黄线和黑线导通

3.绿线接1-5V信号输入正极,蓝线接1-5V信号输入负极;

4.白线接1-5V信号输出正极,蓝线接1-5V信号输出负极;

5.5V顺时针转,阀门全开;1V逆时针转,阀门全闭;

电压选配:DC24V

不得超过电压工作


1.红线接电源正极,黑线接电源负极,

2.黄线为错误输出具体表现为阀门堵转后黑线和黄线断开,正常情况下黄线和黑线导通

3.绿线接1-5V信号输入正极,蓝线接1-5V信号输入负极;

4.白线接1-5V信号输出正极,蓝线接1-5V信号输出负极;

5.5V顺时针转,阀门全开;1V逆时针转,阀门全闭;

电压选配:  DC24V

不得超过电压工作


1.红线接电源正极,黑线接电源负极,

2.黄线为错误输出具体表现为阀门堵转后黑线和黄线断开,正常情况下黄线和黑线导通

3.绿线接4-20mA信号输入正极,蓝线接4-20mA信号输入负极;

4.白线接4-20mA信号输出正极,蓝线接4-20mA信号输出负极;

5.20mA顺时针转,阀门全开;4mA逆时针转,阀门全闭;

电压选配:DC12-24V

不得超过电压工作
